Подсветка акпп камри 40

Всем привет, дал как то вечером жене машину по приезду спрашивает у меня а че у тебя подсветка не горит ? Я говорю что наверное не должна гореть . Короче полез в инет, оказывается должна . Полез ковырять сразу ) Снимаем крышки по бокам просто тянем на себя

Потом откручиваем ручку акпп

Ставим на нейтраль и приподнимаем просто вверх

На небольшой ремонт к нам приехал автомобиль Toyota Camry XV40, 2007 года выпуска, на котором необходимо будет заменить лампочку подсветки переключения режимов АКПП. Покажем как это сделать своими руками быстро и правильно.

Садимся в салон. Откручиваем «набалдажник» ручки АКПП, делается это просто, крутим против часовой стрелки, затем поднимаем вверх. После этого открываем бардачок, стягиваем руками на себя две передние пластиковые накладки:

Они сидят на двух внутренних защёлках. Опять же руками с двух сторон зажимаем консоль и поднимаем её вверх:

Снимаем с консоли два разъёма с проводами, рычаг переключения АКПП переводим в нейтральное положение для удобства. Консоль можно поднимать вверх и полностью снимать. Получаем прямой доступ к лампочке, которую теперь легко заменить:

Тут стоит обычная безцокольная лампа на 1.2 ватта. На лампочку также одевается колпачок зелёного цвета, его номер для заказа Koito P7350G. Сборку производим в обратной последовательности.

Видео замена лампочки подсветки АКПП в Тойота Камри 40

Резервное видео как заменить лампу подсветки АКПП в Toyota Camry XV40:

Подсветка ног камри 40

К большому сожалению, зачастую на японских автомобилях, даже бизнес-класса, отсутствуют мелкие, но приятные тюнинг девайсы… К таким можно отнести и подсветку ног Камри. А ведь фоновая подсветка делает атмосферу в салоне более уютной. Не говоря уже о том, что с ней удобней (каждый водитель сталкивался хоть раз с проблемой поиска какой-нибудь упавшей на пол вещи). Подсветка ног Камри обеспечивает мягкое свечение, которое не отвлекает водителя от дороги.

В наличии нашего магазина всегда имеются комплекты для подсветки ног Камри. Что же они из себя представляют?

Комплект подсветки ног Камри состоит из четырех светодиодных плат, одна из которых является управляющей (с микроконтроллером). Платы крепятся в четырёх точках: первые две — под торпедо, вторая пара – под передними сидениями.

Теперь давайте рассмотрим алгоритм работы данного устройства…

Подсветка ног Камри является двухуровневой, т.е. имеет два уровня работы:

1-й уровень – при включении габаритов пространство пола освещается слабым светом.

2-й уровень – при открытии одной из дверей, подсветка загорается ярко, во-всю мощь. При закрытии двери плавно переключается обратно, в слабый режим работы. Если при открытии дверей габаритное освещение не было включено, то будет включаться сразу второй режим (яркое освещение).

Чаще всего, при выборе цветового решения подсветки ног Камри, останавливаются на зеленом цвете (под штатную подсветку). Но если зеленый Вас не устраивает можно выбрать и другой вариант (синий, красный, белый, оранжевый, фиолетовый). Также можно комбинировать цвета, например, при включении габаритов загорается синий, а при открытии дверей – белый (как на видео, представленное ниже).

Приобрести данные комплекты можно в нашем интернет магазине.

Также, в нашем тюнинг центре Вы можете установить подсветку. Наши специалисты выполняют данную работу в кротчайшие сроки (примерно 2 часа).

Задача : сделать в салоне Toyota Camry ACV40 подсветку ног для пассажиров и водителя

Подсветка ног пассажиров на Toyota Camry ACV40

Диодов в цвет подсветки магнитолы к сожалению, не нашел, поэтому остановился на белых светодиодах, ярких с углом свечения 120 градусов. Первоначально решил осветить ноги задним пассажирам, чтобы посмотреть, как яркость свечения выбранных диодов, будет ли мешать вождению при постоянном свечении (включенных габаритах).

по 2 диода установил в дефлекторы ног задних пассажиров, просверлил отверстия по 5мм в диаметре, вставил диоды и закрепил их клеящим пистолетом.

вот они во включенном состоянии

питание диодов взял с проводов подсветки селектора АКПП.

Затем решил подсветить ноги переднему пассажиру так как по цвету и свету и не отвлеканию в задней подсветке меня все устроило. Но желания как всегда растут и мне захотелось двухуровневой подсветки ног.

Демонтировал вот этот кусок пластика под бардачком

Затем просверлил в нем отверстие 5 мм

Приклеил светодиодную ленту, яркую белого свечения

И приклеил светодиод в просверленное отверстие и провода клеящим пистолетом

одел назад шумоизоляцию

Перевернул проверил что получилось

Установил всё назад. Светодиод запитал к проводам подсветки селектора АКПП он загорается при включенных габаритах-фарах, а светодиодную ленту запитал к подсветке личинки замка зажигания

Красный плюс, коричневый минус. + постоянный масса в разрыве

Также запихал два куска светодиодной ленты под водительское и пассажирское сидение, и запитал их от подсветки замка.

В итоге получилось: при открытии дверей загорается подсветка ног от светодиодных лент, очень яркая

При открытых дверях

При открытых дверях, задние пассажиры

При закрытии дверей она плавно гаснет совместно с подсветкой салона.
При включении габаритов загорается слабая подсветка ног диодная

Подсветка ног водителя в салоне Toyota Camry ACV40

Основная сложность заключалась в том, что совершенно не где закрепить светодиодную ленту.

демонтируем пластиковый элемент салона у левой ноги

И извлекаем вот этот кусок пластика, отстегнув от него OMD разъем и тросик капота

делаем в нем отверстие 5 мм

Вставляем в отверстие светодиод и приклеиваем его и провод клеящим пистолетом

Затем берем светодиодную ленту с припаянным к ней проводом, и лезем ее крепить

Ленту я закрепил на хомут к воздуховоду, и проволокой к пучкам проводов в натяжку

Соглашусь закрепил по колхозному, кто знает способ лучше подскажите переделаю!

Далее собираем всё в обратном порядке, при этом наблюдаем синий проводок

который вытащен у любого уважающего себя владельца авто.

Также выкладываю фото по подсветке селектора АКПП

Вокруг змейки я проложил ленту, запитал её к подсветке личинки замка, а буквы подсвечены другой лентой запитанной от габаритов-фар.

Фирмы берут 2,5 килорубля за плату для подсветки селектора, у меня цена вопроса составила 200 р!

Подсветка остальных элементов

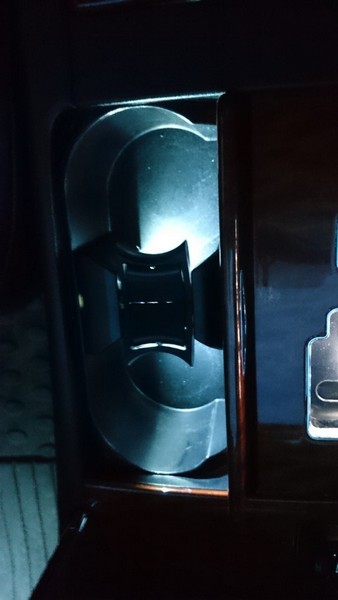

Пепельницы, прикуривателя, розетки, минибардачка

Ящичка для мелочей

Ниши

Вот такая подсветка при открытой двери

Вот такая при закрытой и включенных фарах!

Ну вот в принципе и всё!

Результат : подсветка для ног пассажиров и водителя на Toyota Camry ACV40 выполнена.

Шумоизоляция салона и багажника Toyota Camry ACV40

Содержание статьи:
1. Шумоизоляция салона Toyota Camry ACV40
2. Шумоизоляция багажника Toyota Camry ACV40
1. Шумоизоляция

Автомобиль Тойота Камри 40 имеет отменный внешний вид, но несмотря на это многие владельцы стремятся сменить его, придав машине эксклюзивности.

Одним из вариантов создания индивидуального образа автомобиля является установка различного вида подсветок. Наиболее часто автовладельцы устанавливают подсветку кнопок, пространства возле ног, порогов.

ВНИМАНИЕ! Найден совершенно простой способ сократить расход топлива! Не верите? Автомеханик с 15-летним стажем тоже не верил, пока не попробовал. А теперь он экономит на бензине 35 000 рублей в год! Читать дальше»

Встречается и эксклюзивные виды подсветок: тюнингуются пепельницы, прикуриватели, минибардачки, подстаканники. Возможность такого вида модернизации практически безграничны и способны реализовать любую задумку автовладельца. При установке светотехники важным условием является проявлять здравый смысл, потому что слишком яркое освещение может ослепить водителя в темное время суток и привести к дорожно-транспортным происшествиям.

Подсветка кнопок

Для того чтобы установить подсветку кнопок на руле автомобиля Тойота Камри 40 необходимо следовать нижеприведенной инструкции.

• Отключить аккумулятор.
• Подождать 10 минут и снять подушку безопасности, расположенную в руле.
• Открутить два шурупа, показанные на рисунке ниже. Это позволит демонтировать блок кнопок.

• Демонтировать блок с кнопками.

• Разобрать блок кнопок и достать платы.

• Выпаять старые светодиоды.
• Смонтировать новые LED.

Подсветка ног

Для того чтобы установить подсветку для ног своими руками автовладельцу потребуется приобрести плафоны. Монтаж передних производятся с использование скотча. Задние плафоны закрепляются на липучках.

• Удлинить провода исходящие из плафона для подключения к бортовой сети.

• Защитить пайку при помощи термоусаживающихся кембриков

• Для предотвращения повреждения изоляции всю длину монтируемого провода защитить при помощи кембрика.

• Провести монтаж проводов под пассажирским сидением с последующим переходом в пороги.

• Продолжить прокладку провода вдоль порога

• Проложить провода для осуществления подсветки ног водителя.

• Завершить электромонтажные работы вдоль второго порога и установить подсветку ног задних пассажиров.

Подсветка порогов

Наиболее простым видом подсветки автомобиля являются готовые решения со светотехникой, которые можно приобрести в обычном автомагазине.

Процесс монтажа заключается в наклейке специальных накладок, с помощью двухстороннего скотча. Провода следует подключить к кнопке открывания двери.

Подсветка салона

С помощью светодиодов или неоновых ламп делается подсветка всего салона автомобиля. Особо интересно могут смотреться :

• минибардачок;
• пепельница;
• прикуриватель;
• подстаканник;
• селектор АКПП.

Подсветку можно выполнить с использованием светодиодов либо неоновых ламп. Сравнение подсветок приведено в таблице ниже. Согласно отзывам автовладельцев оценка производилась по десятибалльной шкале.
