Снятие и установка

Снятие. Поднимите переднюю часть автомобиля и установите на подставки и снимите колесо. Отверните штуцер трубопровода и отсоедините от магистрали гибкий шланг; отверстия шланга и трубки заглушите, чтобы не допустить утечку тормозной жидкости. Выньте шланг из направляющего кронштейна.

Отвернув два болта, которыми направляющая колодок крепится к поворотному кулаку, снимите направляющую в сборе с суппортом и рабочим цилиндром.

Установка тормозного механизма проводится в последовательности, обратной снятию. После установки восстановите уровень тормозной жидкости в бачке и прокачайте систему гидропривода для удаления воздуха.

Разборка и сборка

Рис. 6-20. Отвертывание болта крепления цилиндра: 1 — болты крепления цилиндра; 2 — цилиндр; 3 — болты, стягивающие цилиндр с суппортом

Рис. 6-21. Детали тормозного механизма переднего колеса: 1 — колесный цилиндр; 2 — штуцер для прокачки привода тормоза; 3 — уплотнительное кольцо; 4 — поршень; 5 — защитный колпачок; 6 — стопорное кольцо; 7 — суппорт; 8 — направляющая колодок; 9 — тормозные колодки; 10 — защитный чехол; 11 — направляющий палец; 12 — болт крепления направляющего пальца; 13 — тормозной шланг; 14 — болт крепления цилиндра к суппорту

Разборка. Отсоедините шланг от колесного цилиндра 2 (рис. 6-20). Расконтрите и отверните болты 1 крепления колесного цилиндра к направляющим пальцам, придерживая ключом за грани направляющий палец. Снимите направляющую 8 (рис. 6-21) колодок в сборе с пальцами. Снимите тормозные колодки 9.

ПРЕДУПРЕЖДЕНИЕ. Нельзя отвертывать болты 3 (см. рис. 6-20), соединяющие между собой суппорт и цилиндр, кроме случаев замены суппорта или цилиндра.

Снимите стопорное кольцо 6 (см. рис. 6-21) и защитный колпачок 5 с цилиндра и поршня. Аккуратно, нагнетая струю сжатого воздуха через впускное отверстие для жидкости, вытолкните поршень из цилиндра. Чтобы при выталкивании не повредить поршень о поверхность суппорта, установите под поршень деревянную накладку (рис. 6-22).

Выверните из корпуса цилиндра штуцер для прокачки и внимательно осмотрите рабочую поверхность цилиндра. На ней не должно быть задиров, повреждений и коррозии.

Рис. 6-22. Выталкивание поршня из цилиндра

Сборку тормозного механизма проводите в последовательности, обратной разборке. При этом уплотнительное кольцо 3 (см. рис. 6-21) и колпачок 5 рекомендуется заменять новыми. Зеркало цилиндра, поршень 4 и уплотнительное кольцо смазывайте тормозной жидкостью, а на поверхность поршня нанесите графитовую смазку или смазку Дитор, установите поршень в цилиндр и, не удаляя остатки смазки, наденьте защитный колпачок 5 так, чтобы его края вошли в канавку поршня и цилиндра, после чего установите стопорное кольцо 6. Направляющие пальцы смазывайте смазкой УНИОЛ-1 (1,5 г на каждый палец). Болты крепления суппорта и цилиндра к пальцам затягивайте моментами, указанными в приложении 1, после чего законтрите их. Перед завертыванием болтов нанесите на них герметик, чтобы не корродировала резьбовая часть соединения. После сборки и установки тормозного механизма восстановите уровень жидкости в бачке и прокачайте систему гидропривода.

Проверка технического состояния деталей

Очистите все детали и внимательно проверьте их состояние: нет ли признаков износа, повреждений или коррозии. Особое внимание обратите на поверхность поршня и цилиндра. При их износе, повреждении или сильном корродировании замените цилиндр и поршень. С корпуса цилиндра коррозию удалите проволочной щеткой.

Проверьте направляющие пальцы 11 (см. рис. 6-12) и их чехлы 10. Убедитесь, что на пальцах нет коррозии и повреждений, что они не заедают в отверстиях направляющей. Пальцы должны перемещаться свободно. В случае их коррозии и повреждений замените пальцы и защитные чехлы новыми.

Проверьте состояние тормозного диска. На его рабочей поверхности не допускаются задиры и глубокие риски, а также другие повреждения, от которых увеличивается износ накладок или уменьшается эффективность торможения. Проверьте толщину диска, которая должна быть не менее 10,8 мм. Если толщина менее указанной, замените диск. Допускается шлифовка или проточка диска, но при этом обе стороны должны обрабатываться на одинаковую глубину, а толщина диска не должна быть менее 10,8 мм. Проточку проводите с использованием приспособления 67.7141.9500.

Тормозные колодки заменяйте новыми при поломке поджимающих пружин, при износе накладок до толщины 1,5 мм. Колодки заменяйте одновременно на обоих тормозных механизмах (обе пары колодок).

Проверка биения тормозного диска

Проверьте осевое биение рабочей поверхности тормозного диска, не снимая его с автомобиля (рис. 6-23). Наибольшее допустимое биение по индикатору 0,15 мм. Если биение больше, замените диск или прошлифуйте его, но окончательная толщина диска должна быть не менее 10,8 мм.

Рис. 6-23. Проверка осевого биения тормозного диска: 1 — индикатор; 2 — тормозной диск

Замена тормозных колодок

При необходимости замены тормозных колодок отогните угол стопорной шайбы 7 (рис. 6-24) с грани нижнего болта 6, отверните его, придерживая ключом за грани направляющий палец, отсоедините разъемный провод сигнализатора износа колодок. Затем поверните суппорт 1 в сборе с цилиндром 5 относительно другого пальца, выньте тормозную колодку со стороны поршня и опустите суппорт в рабочее положение.

Осторожно, чтобы не повредить пылезащитный колпачок и не допустить выплескивание тормозной жидкости из бачка главного цилиндра, переместите поршень, как можно дальше внутрь цилиндра, отталкиваясь отверткой от поверхности тормозного диска. Подняв суппорт, замените изношенную наружную колодку новой и опустите суппорт в рабочее положение. Еще раз переместите поршень внутрь цилиндра и, подняв суппорт, замените внутреннюю тормозную колодку.

Рис. 6-24. Замена тормозных колодок: А — смотровое окно; 1 — суппорт; 2 — штуцер; 3 — колпачок; 4 — шланг; 5 — колесный цилиндр; 6 — болт; 7 — стопорная шайба; 8 — тормозной диск; 9 — тормозные колодки; 10 — направляющая колодок; 11 — защитный кожух переднего тормоза; 12 — защитный чехол; 13 — направляющий палец

Примечание. При замене колодок переднего тормоза необходимо также заменять сигнализатор износа колодок. Сигнализатор можно запрессовывать в колодку только один раз, т. к. он является деталью разового использования. Сигнализатор устанавливается во внутреннюю колодку в отверстие, ближнее к тормозному шлангу, затем провод сигнализатора необходимо провести через хомуты на шланге и подсоединить к электрической цепи автомобиля.

Опустив суппорт, заверните и законтрите болт 6, резьба которого имеет покрытие, предотвращающее самоотварачивание направляющего пальца.

Примечание. Если уровень жидкости в бачке главного цилиндра приближается к отметке "МАХ" или ей соответствует, то перед утапливанием поршня удалите из бачка часть жидкости, чтобы не допустить ее выплескивание из бачка.

При замене колодок проверьте состояние и посадку в гнездах защитных колпачков поршней и чехлов направляющих пальцев. При необходимости замените их или обеспечьте правильную посадку в гнездах.

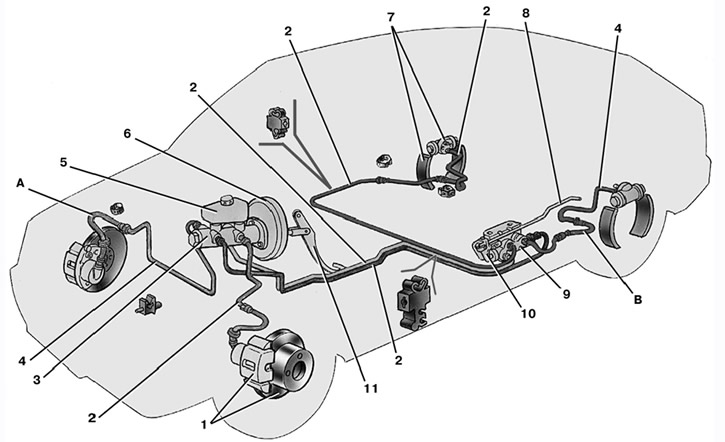

8.1. Схема гидропривода тормозов: А – гибкий шланг переднего тормоза; В – гибкий шланг заднего тормоза; 1 – тормозной механизм переднего колеса; 2 – трубопровод контура левый передний–правый задний тормоза; 3 – главный цилиндр гидропривода тормозов; 4 – трубопровод контура правый передний–левый задний тормоза; 5 – бачок главного цилиндра; 6 – вакуумный усилитель; 7 – тормозной механизм заднего колеса; 8 – упругий рычаг привода регулятора давления; 9 – регулятор давления; 10 – рычаг привода регулятора давления; 11 – педаль тормоза

На автомобиле применена рабочая тормозная система с диагональным разделением контуров (рис. 8.1), что значительно повышает безопасность вождения автомобиля. Один контур гидропривода обеспечивает работу правого переднего и левого заднего тормозных механизмов, другой — левого переднего и правого заднего. При отказе одного из контуров рабочей тормозной системы используется второй контур, обеспечивающий остановку автомобиля с достаточной эффективностью.

В гидравлический привод включены вакуумный усилитель 6 и двухконтурный регулятор 9 давления в задних тормозах.

Стояночная тормозная система имеет привод на тормозные механизмы задних колес.

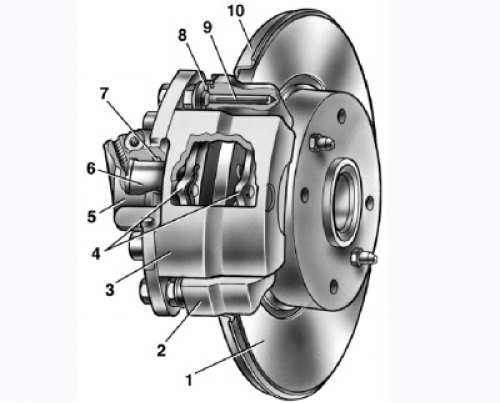

8.6. Тормозной механизм переднего колеса: 1 – тормозной диск; 2 – направляющая колодок; 3 – суппорт; 4 – тормозные колодки; 5 – рабочий цилиндр; 6 – поршень; 7 – уплотнительное кольцо; 8 – защитный чехол направляющего пальца; 9 – направляющий палец; 10 – защитный кожух

Тормозной механизм переднего колеса дисковый, с автоматической регулировкой зазора между колодками и диском, с плавающей скобой.

Скоба образована суппортом 3 (рис. 8.6) и рабочим цилиндром 5, стянутыми болтами. Подвижная скоба прикреплена болтами к пальцам 9, установленным в отверстиях направляющей колодок. В эти отверстия заложена смазка, между пальцами и направляющей колодок установлены резиновые чехлы 8. К пазам направляющей поджаты пружинами тормозные колодки 4.

В полости цилиндра 5 установлен поршень 6 с уплотнительным кольцом 7. За счет упругости этого кольца поддерживается оптимальный зазор между тормозными колодками и диском. В вариантном исполнении на автомобили могут быть установлены колодки с сигнализатором износа накладки колодки.

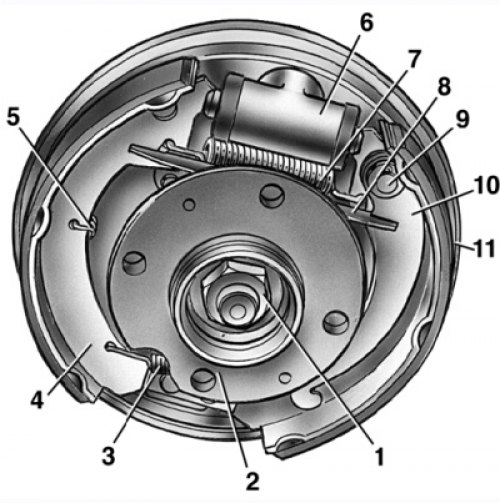

8.7. Тормозной механизм заднего колеса: 1 – гайка крепления ступицы; 2 – ступица колеса; 3 – нижняя стяжная пружина колодок; 4 – тормозная колодка; 5 – направляющая пружина; 6 – рабочий цилиндр; 7 – верхняя стяжная пружина; 8 – разжимная планка; 9 – палец рычага привода стояночного тормоза; 10 – рычаг привода стояночного тормоза; 11 – щит тормозного механизма

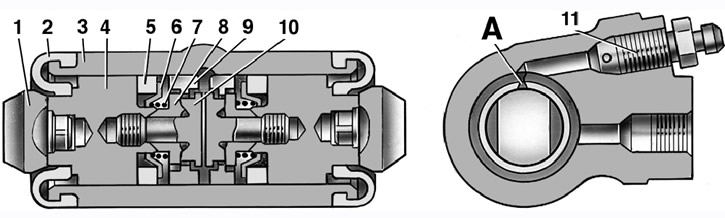

8.8. Рабочий цилиндр тормозного механизма заднего колеса: А – прорезь на упорном кольце; 1 – упор колодки; 2 – защитный колпачок; 3 – корпус цилиндра; 4 – поршень; 5 – уплотнитель; 6 – опорная тарелка; 7 – пружина; 8 – сухари; 9 – упорное кольцо; 10 – упорный винт; 11 – штуцер

Тормозной механизм заднего колеса(рис. 8.7) барабанный, с автоматическим регулированием зазора между колодками и барабаном. Устройство автоматического регулирования зазора расположено в рабочем цилиндре. Его основным элементом является разрезное упорное кольцо 9 (рис. 8.8), установленное на поршне 4 между буртиком упорного винта 10 и двумя сухарями 8 с зазором 1,25–1,65 мм.

Упорные кольца 9 вставлены в цилиндр с натягом, обеспечивающим усилие сдвига кольца по зеркалу цилиндра не менее 343 Н (35 кгс), что превышает усилие на поршне от стяжных пружин 3 и 7 (см. рис. 8.7) тормозных колодок.

Когда из-за износа накладок зазор 1,25–1,65 мм будет полностью выбран, буртик на упорном винте 10 (см. рис. 8.8) прижимается к буртику кольца 9, вследствие чего упорное кольцо сдвигается вслед за поршнем на величину износа. С прекращением торможения поршни усилием стяжных пружин сдвигаются до упора сухарей в буртик упорного кольца. Так автоматически поддерживается оптимальный зазор между колодками и барабаном.

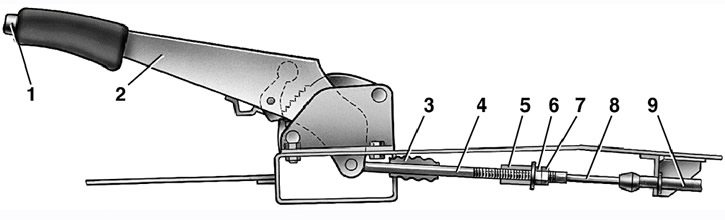

8.9. Привод стояночной тормозной системы: 1 – кнопка фиксации рычага; 2 – рычаг привода стояночного тормоза; 3 – защитный чехол; 4 – тяга; 5 – уравнитель троса; 6 – регулировочная гайка; 7 – контргайка; 8 – трос; 9 – оболочка троса

Стояночная тормозная система с механическим приводом, действует на тормозные механизмы задних колес. Привод стояночного тормоза состоит из рычага 2 (рис. 8.9), регулировочной тяги 4, уравнителя 5, троса 8, рычага 10 (см. рис. 8.7) ручного привода колодок и разжимной планки 8.

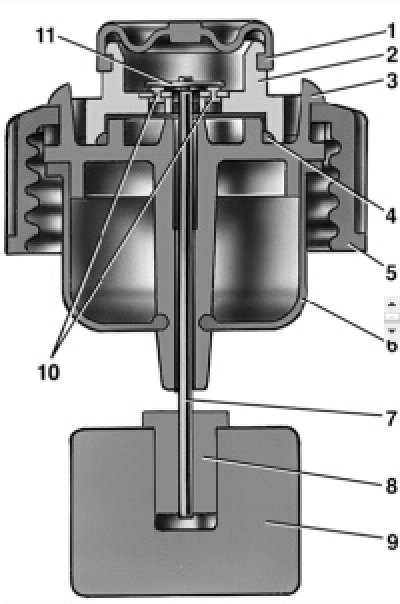

8.10. Датчик аварийного уровня тормозной жидкости: 1 – защитный колпачок; 2 – корпус датчика; 3 – основание датчика; 4 – уплотнительное кольцо; 5 – зажимное кольцо; 6 – отражатель; 7 – толкатель; 8 – втулка; 9 – поплавок; 10 – неподвижные контакты; 11 – подвижный контакт

Датчик аварийного уровня тормозной жидкости механического типа.

Корпус 2 (рис. 8.10) датчика с уплотнителем 4 поджат к основанию 3 зажимным кольцом 5, навинченным на горловину бачка. Одновременно к торцу горловины поджат фланец отражателя 6. В этом положении зажимное кольцо удерживается двумя фиксаторами, изготовленными на основании 3.

Через отверстие основания проходит толкатель 7, соединенный с поплавком 9 с помощью втулки 8. На толкателе расположен подвижный контакт 11, на корпусе датчика — неподвижные контакты 10. Полость контактов загерметизирована защитным колпачком 1.

При понижении уровня тормозной жидкости в бачке до предельно допустимого подвижный контакт опускается на неподвижные контакты и замыкает цепь сигнальной лампы аварийного состояния тормозной системы в комбинации приборов.

Полезные советы: Прокачать тормоза без помощника можно двумя способами.

• Первый — самый надежный: закажите токарю алюминиевую или бронзовую крышку на главный тормозной цилиндр, заверните в нее вентиль от камеры и дополнительным шлангом соедините с запасным колесом; давление воздуха не должно превышать 0,05–0,07 МПа (0,5–0,7 кгс/см 2 ).
• Второй — не очень надежный, но допустимый: подсоедините резиновую грушу к штуцеру колесного цилиндра — соединение должно быть очень плотным. Сожмите грушу, отверните штуцер; когда груша заполнится наполовину, заверните штуцер. Повторите процедуру 3–4 раза. При пробном торможении проверьте работу тормозов.

Свободный ход педали тормоза при неработающем двигателе должен быть 3–5 мм. Слишком малый свободный ход свидетельствует о заедании колесного цилиндра и обусловливает повышенный расход топлива и ускоренный износ тормозных колодок, слишком большой — признак сверхнормативных зазоров в механизме педали или нарушения герметичности тормозной системы.

Если свободный ход уменьшается при неоднократном нажатии на педаль, т.е. она становится «жестче», – в системе воздух. Если полный ход педали начинает увеличиваться, система негерметична.

Если при торможении педаль тормоза начинает вибрировать, чаще всего дело в короблении тормозных дисков. К сожалению, в такой ситуации их надо только менять, причем сразу оба.

Если при торможении машину начинает тянуть в сторону, проверьте колесные цилиндры: возможно, потребуется их ремонт или замена.

Если в передней подвеске появился стук, пропадающий при торможении, проверьте затяжку двух болтов крепления суппорта.

После замены тормозных колодок до начала движения обязательно несколько раз нажмите педаль тормоза — поршни в колесных цилиндрах должны встать на место.

2under

вторник, 13 апреля 2010 г.

ВАЗ-2114, ВАЗ-2115 — тормозная система, особенности, устранение неисправностей

На автомобиле ВАЗ-2115 установлена тормозная система с диагональным разделением контуров, что значительно увеличивает эффективность торможения.
1-й контур отвечает за правый передний и левый задний тормозные механизмы.
2-й контур отвечает за левый передний и правый задний тормозные механизмы.

1.Тормозной механизм переднего колеса
2.Трубопровод контура левый передний-правый задний
3.Главный цилиндр гидропривода тормозов
4.Трубопровод контура правый передний-левый задний
5.Бачок главного цилиндра
6.Вакуумный усилитель
7.Тормозной механизм заднего колеса
8.Упругий рычаг привода регулятора давления
9.Регулятор давления
10.Рычаг привода регулятора давления
11.Педаль тормоза
А.Шланг переднего тормоза
B.Шланг заднего тормоза

При отказе одного из контуров используется для торможения второй контур, что позволяет эффективно затормозить даже при наличии неисправности в тормозной системе.

В гидравлический привод включены вакуумный усилитель и двухконтурный регулятор давления задних тормозов.

1.Шток 2.Уплотнительное кольцо фланца главного цилиндра 3.Чашка корпуса усилителя 4.Регулировочный болт 5.Уплотнитель штока 6.Возвратная пружина диафрагмы 7.Шпилька усилителя 8.Уплотнительный чехол 9.Корпус усилителя 10.Диафрагма 11.Крышка корпуса усилителя 12.Поршень 13.Защитный чехол корпуса клапана 14.Воздушный фильтр 15.Толкатель 16.Возвратная пружина толкателя 17.Пружина клапана 18.Клапан 19.Втулка корпуса клапана 20.Буфер штока 21.Корпус клапана; А-вакуумная камера; B-атмосферная камера; C,D-каналы.

Резиновая диафрагма 10 (рис.2) вместе с корпусом 21 клапана делят полость вакуумного усилителя на две камеры:вакуумную А и атмосферную B. Камера А соединяется с впускной трубой двигателя.
Корпус 21 клапана пластмассовый. На выходе из крышки он уплотняется гофрированным защитным чехлом 13. В корпусе клапана размещен шток 1 привода главного цилиндра с опорной втулкой, буфер 20 штока, поршень 12 корпуса клапана, клапан 18 в сборе, возвратные пружины 16 и 17 толкателя и клапана, воздушный фильтр 14, толкатель 15.
При нажатии на педаль перемещается толкатель 15, поршень 12, а вслед за ними и клапан 18 до упора в седло корпуса клапана. При этом камеры А и B разобщаются. При дальней шем перемещении поршня его седло отходит от клапана и через образовавшийся зазор камера B соединяется с атмосферой. Воздух, поступивший через фильтр 14, зазор между поршнем и клапаном и канал D, создает давление на диафрагму 10. За счет разности давления в камерах А и B корпус клапана перемещается вместе со штоком 1, который действует на поршень главного цилиндра.
При отпущенной педали клапан отходит от своего корпуса и через образовавшийся зазор и канал C камеры A и B сообщаются между собой.
