Калькулятор степени сжатия двигателя

0 Автомобили

Геометрическая степень сжатия (СЖ) – это отношение полного объема пространства над поршнем, когда он находится в НМТ (нижней мертвой точке) к объему камеры сгорания. Полный объем камеры сгорания (КС) складывается из: объема КС в головке блока цилиндров, объема КС в поршне, объема отверстия под цилиндр в прокладке ГБЦ (в ее сжатом состоянии), объема, образующегося из-за недохода поршня до плоскости блока цилиндров в ВМТ. Если у поршня имеется вытеснитель, его объем в расчеты входит со знаком минус (аналогично, если поршень имеет выход из блока в ВМТ, что допустимо в некоторых случаях).

Не путайте степень сжатия с компрессией.

Не путайте геометрическую степень сжатия с динамической.

Расчет степени сжатия необходим при изменении объема в камере сгорания ГБЦ. В моем случае гбц фрезерована, изменена камера сгорания в гбц и плюс приоровская прокладка. И раз уже пилю гбц то почему бы ни найти еще пару лошадок повысив степень сжатия. Для начала нужно узнать степень в стоковой конфигурации, недоход поршня до верхней плоскости блока цилиндров, объем выборок (циковок) в поршне, чистый объем в гбц. Погуглил, характеристики двигателя ВАЗ 21083, и чуть-ли не у каждого сайта свои особенные данные по этому двигателю. Поэтому приходилось пересчитывать ст. сж. и проверять данные.
В итоге:

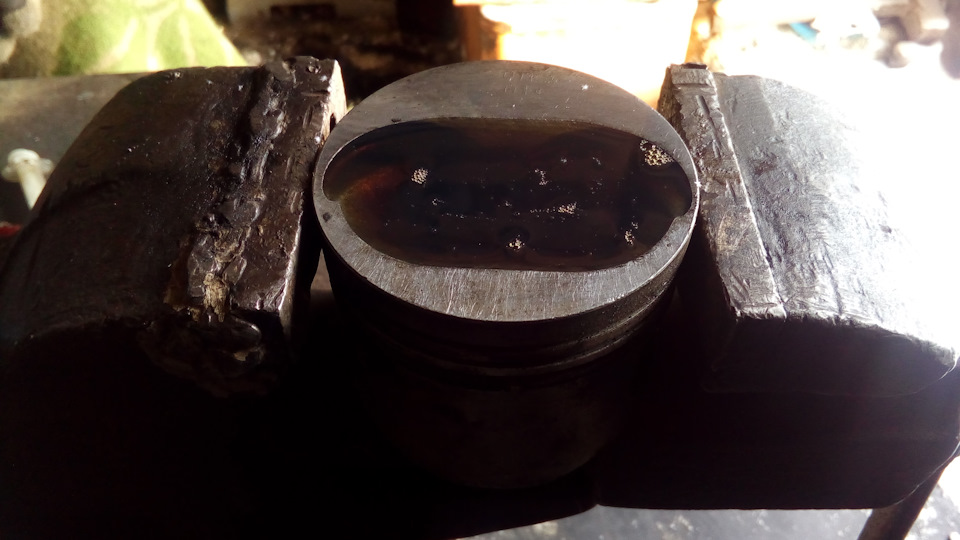

Объем выборок (лужи) в поршне = 11,8 см^3: объем лужи поршня 21083

Недоход поршня в блоке ВАЗ 21083 = 0,4 мм:

Толщина прокладки ВАЗ 21083 в обжатом состоянии = 1,05 мм: толщина прокладки 21083

Толщина прокладки ПРИОРА в обжатом состоянии = 0,45 мм: толщина прокладки ПРИОРА

Расчет ст. сж. для стока с приоровской прокладкой:

Степень сжатия повысил до 10, это крайний предел для 92 бензина, и чистый объем в гбц мне нужно сделать = 25 см^3.

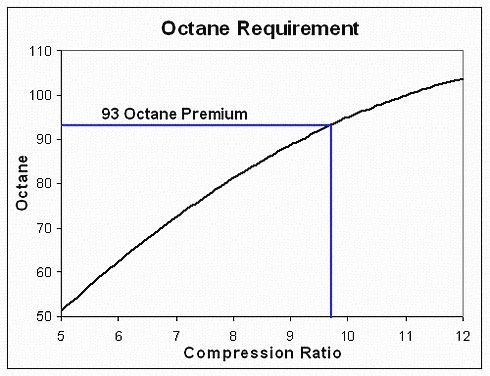

Графики зависимости ст. сж. от октанового числа:

Расчет ст. сж. для гбц в 25 см^3 и приоро прокладки:

Объем гбц замерял шприцем с отработкой, необходимо было получить 25 кубиков. На фото 1 и 4 камеру нужно еще немного подточить:

Рабочий объем цилиндра представляет собой объем находящийся между крайними позициями движения поршня.

Формула расчета цилиндра известна еще со школьной программы – объем равен произведению площади основания на высоту. И для того чтобы вычислить объем двигателя автомобиля либо мотоцикла также нужно воспользоваться этими множителями. Рабочий объём любого цилиндра двигателя рассчитывается так:

h — длина хода поршня мм в цилиндре от ВМТ до НМТ (Верхняя и Нижняя мёртвая точки)

r — радиус поршня мм

п — 3,14 не именное число.

Как узнать объем двигателя

Для расчета рабочего объема двигателя вам будет нужно посчитать объем одного цилиндра и затем умножить на их количество у ДВС. И того получается:

Vдвиг = число Пи умножено на квадрат радиуса (диаметр поршня) умноженное на высоту хода и умноженное на кол-во цилиндров.

Поскольку, как правило, параметры поршня везде указываются в миллиметрах, а объем двигателя измеряется в см. куб., то для перевода единиц измерения, результат придется разделить еще на 1000.

Заметьте, что полный объем и рабочий, отличаются, так как поршень имеет выпуклости и выточки под клапана и в него также входить объем камеры сгорания. Поэтому не стоит путать эти два понятия. И чтобы рассчитать реальный (полный) объем цилиндра, нужно суммировать объем камеры и рабочий объем.

Определить объем двигателя можно обычным калькулятором, зная параметры цилиндра и поршня, но посчитать рабочий объем в см³ нашим, в режиме онлайн, будет намного проще и быстрее, тем более, если вам расчеты нужны, дабы узнать мощность двигателя, поскольку эти показатели напрямую зависят друг от друга.

Расчет объема ДВС калькулятором

Чтобы посчитать объем интересующего вас двигателя нужно внести 3 цифры в соответствующие поля, — результат появится автоматически. Все три значения можно посмотреть в паспортных данных автомобиля или тех. характеристиках конкретной детали либо же определить, какой объем поршневой поможет штангенциркуль.

Таким образом, если к примеру у вас получилось что объем равен 1598 см³, то в литрах он будет обозначен как 1,6 л, а если вышло число 2429 см³, то 2,4 литра.

Длинноходный и короткоходный поршень

Также замете, что при одинаковом количестве цилиндров и рабочем объеме двигатели могут иметь разный диаметр цилиндров, ход поршней и мощность таких моторов так же будет разной. Движок с короткоходными поршнями очень прожорлив и имеет малый КПД, но достигает большой мощности на высоких оборотах. А длинноходные стоят там, где нужна тяга и экономичность.

Следовательно, на вопрос «как узнать объем двигателя по лошадиным силам» можно дать твердый ответ – никак. Ведь лошадиные силы хоть и имеют связь с объемом двигателя, но вычислить его по ним не получится, поскольку формула их взаимоотношения еще включает много разных показателей. Так что определить кубические сантиметры двигателя можно исключительно по параметрам поршневой.

Зачем нужно проверять объем двигателя

Чаще всего узнают объем двигателя когда хотят увеличить степень сжатия, то есть если хотят расточить цилиндры с целью тюнинга. Поскольку чем больше степень сжатия, тем больше будет давление на поршень при сгорании смеси, а следовательно, двигатель будет более мощным. Технология изменения объема в большую сторону, дабы нарастить степень сжатия, очень выгодна — ведь порция топливной смеси такая же, а полезной работы больше. Но всему есть свой предел и чрезмерное её увеличение грозит самовоспламенением, вследствие чего происходит детонация, которая не только уменьшает мощность, но и грозит разрушением мотора.
