Как поставить фаркоп на ваз 2109

Процесс установки фаркопа

Установку фаркопа лучше всего производить на подъемнике или с помощью ямы или эстакады.

Для начала необходимо приставить фаркоп к заднему поперечному лонжерону и наметить карандашом ось по центру.

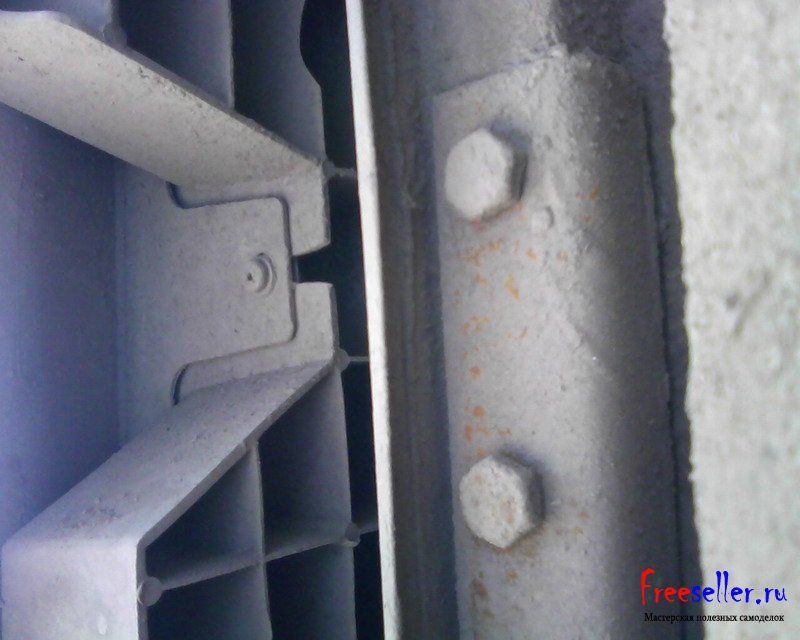

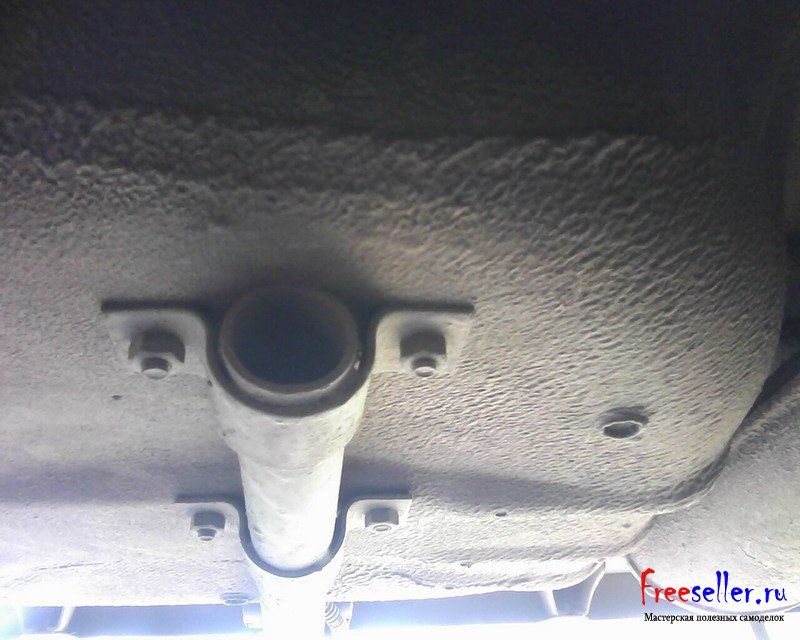

Просверлить 4 дырки в нише запасного колеса. и 4 дырки в нижним поперченном лонжероне, и затянуть фаркоп к кузову используя входящие в комплект болты гайки и шайбы. всего потребуется просверлить и затянуть 8 болтов.

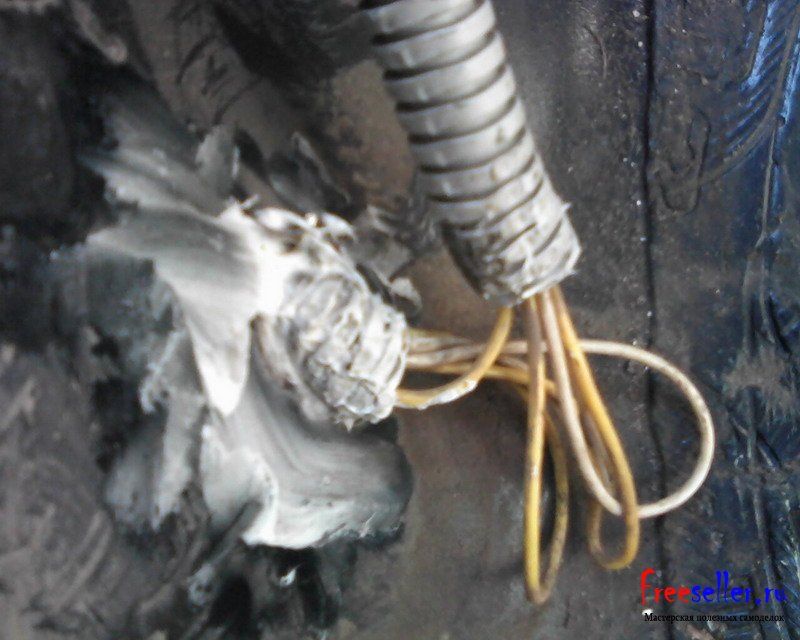

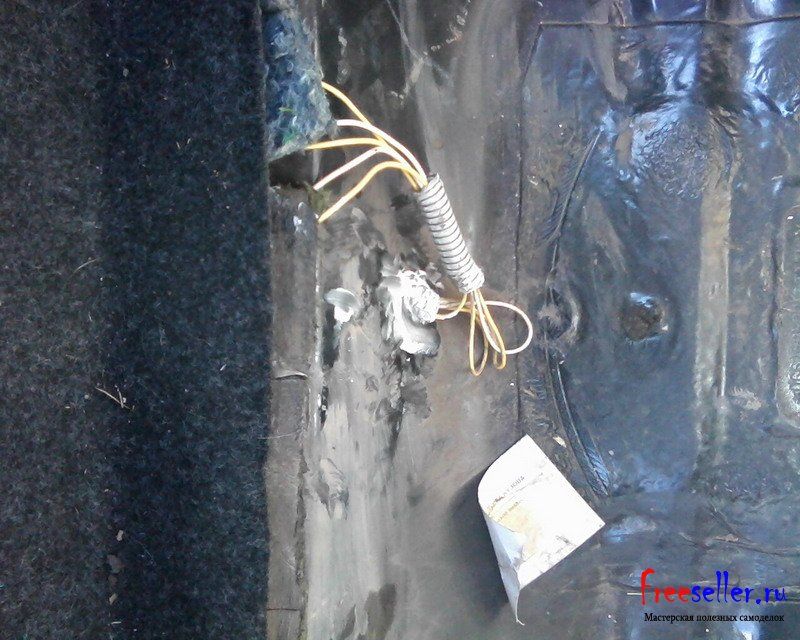

Просверлить отверстие в нише запасного колеса просунуть через него гофру, в которой пойдет проводка к розетке, образовавшееся щели заделываем с помощью силиконового герметика.

Подключение электрической части фаркопа:

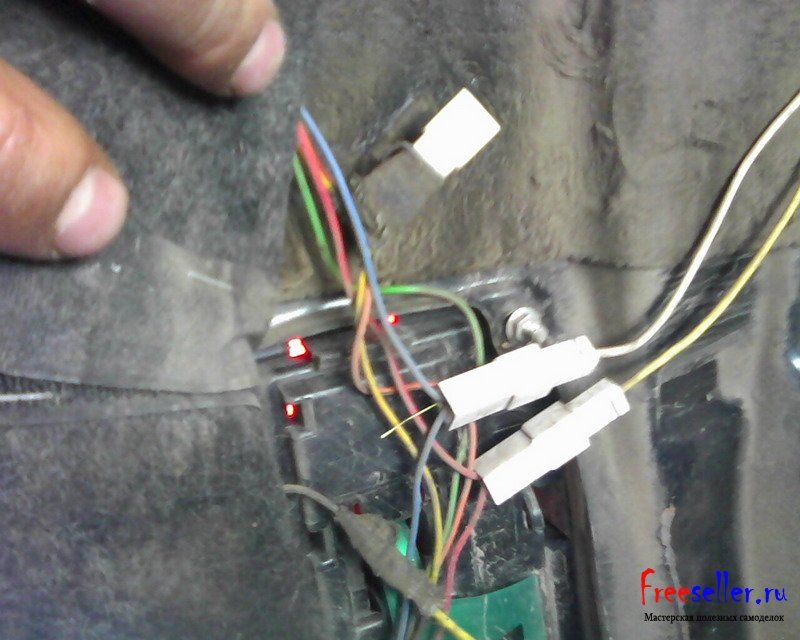

Подключение электрической части фаркопа сделал через задний фонарь, просто обрезал провода:

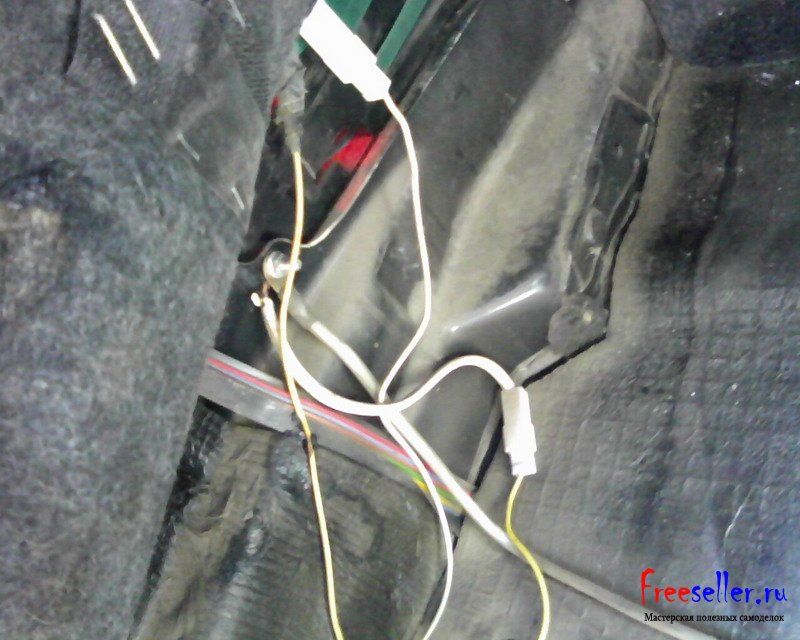

— массовый провод повесил на болт крепления фары.

Для наглядности я постарался обозначить цвета подключаемых проводом на розетке фаркопа и прицепа цветами проводов на схеме.

Приветствую, коллеги. Кто-то избавляется от этой железяки, а вот для меня она сейчас необходима. И в дальнейшем будет не лишняя. Зимой, практически за безценок, батя приобрел прицеп. На своем коттеджном участке он продолжает мастырить и прицеп в помощь. У меня сейчас тоже свои хлопоты и прицеп не будет лишним.

По непонятной причине в моем городе фаркоп на ВАЗ 2109 оказался дефицитом. Наконец увидев его, сразу купил. Увесистая и крепкая железяка. Сертифицирована. По характеристике максимальная масса груженого прицепа – 350кг. Учитывая, что вес прицепа порядка 150кг — масса перевозимого груза в 200кг вполне прилична. Думаю усилить еще конструкцию фаркопа продольной балкой, прикрепленной к нише запаски. Грузить можно будет больше.

Теперь про установку. Как понимаете, крутить гайки просто только на словах. Естественно не обошлось без борьбы с прикипевшими болтами и ржавыми крепежами бампера. Еще пришлось ровнять положение направляющих ( продольные трубы) фаркопа ломами и простукать прилегающую кромку кузова кувалдой (через прокладку/доска) для плотной посадки балки фаркопа.

И так, для нормальной установки фаркопа и бампера потребовалось:
— новые боковые кранштейны бампера.
— усиленные проваркой закладные под болты бампера.
— лом 2шт.
— кувалда 1шт.
— матюги неограниченное количество.

По электрике смысла нет писать – все предельно ясно.

Фаркоп для Ваз 2108 / 2109 — Самара — Установка прицепного устройства бамперного типа

Для счастливых обладателей "российского Порша" — Ваз 2108 / 2109 — рассмотрим статью
установки фapкoпа "бамперного типа". Также для 2108, 2109, 21099, 2113, 2114, 2115 есть
прицепные "лонжеронного типа", но это два совершенно разных по дизайну фapкoпа.
Преимущество установки ТСУ "бамперного" заключается в большей максимальной тяговой
нагрузке крюка. (ТИП ФАРКОПА БАМПЕРНЫЙ):

Фаркоп отечественного производителя имеет достаточно неплохое качество покраски
(порошковая). В комплект прицепного устройства Ваз 2108/09 входят все необходимые для
монтажа с подключением элементы: железо, электро-пакет, крепежные элементы.
Сертификат качества на фapкoп для Ваз 2108-09, технический паспорт и распиновка розетки — с
завода идут в комплекте.

Для установки фapкoпа на девятку (или восьмерку) требуется снять задний бампер с
усилителем. Когда место готово для установки, его рекомендуем промазать, поскольку
плоскость кронштейнов фapкoпа будет прилегать к кузову в местах торцевой части
лонжеронов.

Отмеряв расстояние от вертикальной стенки боковых креплений прицепного до
отверстия в детали, на шпильки автомобиля усаживаем фapкoп и затягиваем гайками. В
багажнике понадобится сделать по 1 дополнительному отверстию, совпадающему с отверстием
фapкoпа которое мерялось, и стопорим болтом (по 1 на сторону).

Розетка фapкoпа 2109 подключается к контактам задних фонарей, собираем согласно
распиновке, а провода прокладываем через резиновые уплотнители, во избежание попадания
влаги во внутрь кузова.
В нише запаски имеется 4 места под верление и вставку болта, но закрепить можно 2 из них —
если например на машине установлено ГБО.
